آموزش ابتدایی کانفیگ سوئیچ شبکه سیسکو

آموزش ابتدایی کانفیگ سوئیچ شبکه سیسکو | مطالب آموزشی | شبکه شرکت آراپل

آموزش ابتدایی کانفیگ سوئیچ شبکه سیسکو

کانفیگ سوئیچ شبکه سیسکو برای راه اندازی و استفاده ، کار چندان سختی نیست !

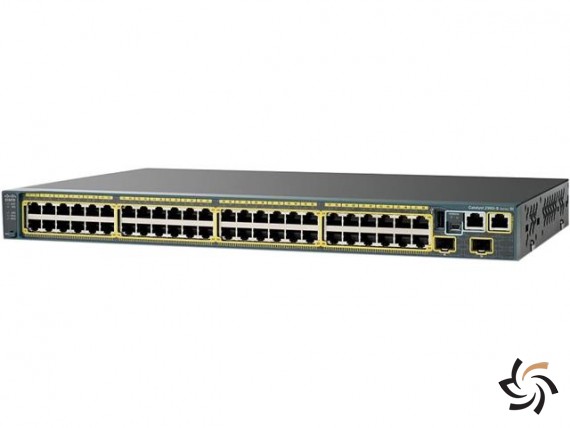

فرض کنید یک سوئیچ شبکه سیسکو 2960 خریداری کرده اید و نیاز دارید که ابتدا یک یوزر روی آن بسازید و بتوانید با تعریف یک IP به آن تلنت کنید . یا مثلا هر پورت سوئیچ سیسکو 2960 را عضو یک VLAN نمائید ، یا یک پورت را جهت اتصال به یک سوئیچ سیسکو دیگر و یا روتر سیسکو ترانک کنید ، یا برای مثال سوئیچ شما از POE پشتیبانی میکند و میخواهید IPPhone یا IP Cam یا Wireless Radio را با آن روشن کنید …

در این مقاله سعی داریم که به شکل مقدماتی و برای رفع مقطعی مشکلات دوستان به آموزش سطحی برخی از این کاربرد ها در حد طرح کامند بپردازیم :

برای شروع ابتدا سوئیچ شبکه سیسکو را با کابل کنسول سیسکو به یک PC با پورت سریال متصل و با یک برنامه ترمینال مثل Putty به آن متصل شوید .

۱- ساخت username و password و ایجاد سطح دسترسی :



” ورود به privilageمحیط" switch>enable

switch#conf t “وارد شدن به محیط کانفیگ “

switch(config)#aaa new-model

switch(config)#username shabake password 0 shabake

switch(config)#enable secret shabake



۲ – اختصاص دادن یک IP و default gateway به سوئیچ برای دسترسی IP :


switch(config)#int vlan 1 ( کانفیگ وی لن ۱ )

switch(config-if)#ip add 192.168.1.1 255.255.255.0 ( اختصاص آدرس )

switch(config-if)#no sh

switch(config-if)#exit

switch#vlan database

switch(vlan)#vlan 1 name shabake (ساخت وی لن ۱ )

switch(vlan)#exit

switch#conf t

switch(config)#ip default-gateway 192.168.1.2 ( آدرس روتر )



با این روش که ملاحظه کردید به راحتی میتوانید یک vlan بسازید و به آن IP اختصاص دهید ، توجه کنید که vlan 1 به شکل پیشفرض ساخته شده و تمامی پورت ها عضو vlan 1 هستند .

۳ – اختصاص هر پورت به vlan خاص :

براس مثال میخواهید چند پورت عضو Vlan خاصی باشند ، ابتدا با روش بالا vlan ها را بسازید ( Vlan database ) ، نیازی هم به اختصاص IP به هر vlan نیست ، سپس ، با روش زیر هر پورت را عضو vlan مورد نظر کنید :



switch(config)#int fas 0/1

switch(config-if)#description “connected to cisco router”

switch(config-if)#switchport access vlan 10

switch(config-if)#exit

switch(config)#int fas 0/2

switch(config-if)#description “web Server”

switch(config-if)#switchport access vlan 20

switch(config-if)#exit



توجه داشته باشید در هر لحظه میتوانید با دستور زیر تغییرات را ذخیره کنید ، در غیر این صورت بعد از خاموش روشن کردن سوئیچ ، کانفیگی وجود نخواهد داشت !

switch#write mem

۴- کانفیگ پورت سوئیچ سیسکو برای مود ترانک :

ترانک نوعی ارتباط است که حامل vlan هاست ! این ساده ترین نوع توضیح است ! برای مثال شما ۲ سوئیچ شبکه سیسکو دارید و روی هر سوئیچ 3 عدد vlan به شماره های 10-20-30 ، حال میخواهید nod هایی از هر سوئیچ امکان دسترسی به nod های سوئیچ دیگر که در همان vlan هستند داشته باشند .



switch-a(config)#int gi 0/1

switch-a(config-if)#description “Trunk to switch B”

switch-a(config-if)#switchport mode trunk



مشابه همین تنظیمات را در سمت دیگر نیز انجام داده و سوئیچ ها را توسط این پورت به هم متصل کنید . به همین سادگی …

۵ – استفاده از امکان POE :

یکی از قابلیت های سوئیچ های سیسکو ، امکان پشتیبانی از POE یا همان استاندارد 802.3af که برق را با ولتاژ 48v به نود ارسال کرده و امکان روشن کردن دیوایس هایی که از poe پشتیبانی میکنند مثل IP Phone – IP Cam – Wireless radio و … را دارد .



switch(config)#int fas 0/1

switch(config-if)#power inline auto



دستور فوق باعث میشود ، در صورتی که دیوایس متصل شده به سوئیچ سیسکو قابلیت POE را دارا بود ، ولتاژ به آن ارسال شود .

خب چند نکته ، سوئیچ های سیسکو یک Vlan Database دارند که اطلاعات هر Vlan در آن ذخیره و میتوان آنرا توسط VTP با سایر سوئیچ های سیسکو به اشتراک گذاشت ، برای ایجاد هر Vlan حتما باید آن Vlan در vlan database موجود باشد .

سوئیچ های لایه ۲ سیسکو قابلیت IP Routing نداشته و برای Routing میبایست از یک روتر برای inter vlan routing استفاده کرد .

سوئیچ های سیسکو به صورت پیشفرض به صورت یک سوئیچ معمولی عمل میکنند و تمامی پورت های آنها در حالت فعال و ب صورت پیشفرض عضو vlan 1 هستند ، پس میتوانید از باکس خارج کنید و به برق بزنید و استفاده کنید .
