آموزش چیدمان صحیح و آرایش رک های شبکه

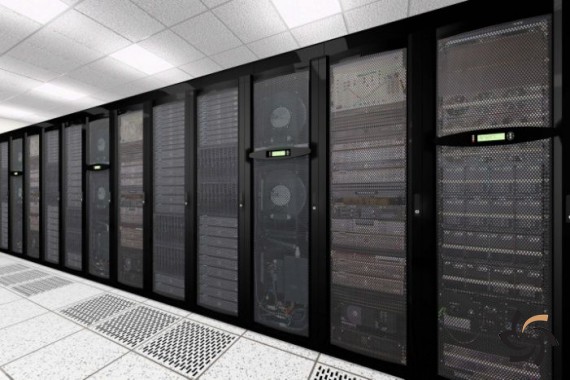

چیدمان یک رک یا Enclosure یا کابینت

در شبکه یک سازمان بسیار مهم است که چیدمان یک رک یا Enclosure یا کابینت را به چه نحو انجام دهیم. نحوه ی صحیح آرایش رک باعث افزایش امنیت فیزیکی دستگاه ها و بقای آن ها در شبکه می گردد. نتیجتا تفاوت بین آرایش رک ها می تواند تاثیر بسزایی در درجه کاری یک کارشناس باشد. این بسیار حائز اهمیت است که نکات مربوط به آرایش رک ها را بدانیم و در صورت امکان بکار ببریم.

در ذیل برخی از این قوانین و نکات کلیدی شبکه بصورت خلاصه بیان شده است:
تجهیزات چگال تر و دارای وزن زیاد بایستی در یونیت های پایین کابینت باید نصب شود. به این دلیل که نصب تجهیزات سنگین تر شبکه در پائین کابینت باعث ثبات و پایداری و ایجاد تعادل بهتر کابینت خواهد شد.و نصب و راه اندازی و عیب یابی را آسانتر خواهد نمود.



بایستی تجهیزات UPS باید در پائین ترین بخش کابینت شبکه قرار بگیرند این بسیار مهم است که در دیتا سنترها، منابع تغذیه برق در کابینت مجزای خود قرار دادند. این بدان علت است که وزن زیاد باطری ها، امکان نشتی اسید و حمل و نقل و جابجائی آن ها در پائین کابینت ساده تر است و از سوئی در صورت نشت UPS اشکال در عملکرد مابقی دستگاه های شبکه بسیار پایین می آید.

در استاندارد موجود آرایش یک رک؛ کنسول مانیتور و کیبورد در وسط کابینت قرار می گیرد. خود این تجهیزات به ترتیب از پائین به بالا ابتدا کیبورد و بعد کنسول مانیتور. بنابراین مانیتور از وسط کابینت به بالا باید نصب شود. این کار دلایل انسانی دارد. سهولت دیدن مانیتور و کار با کیبورد به نحوی که شخص ایستاده با کیبورد و مانیتور به راحتی بتواند با تجهیزات شبکه ارتباط برقرار کند باعث می شود که از نظر جسمی و روانی کارشناس دچار مشکل نشود.

سرورهای شبکه باید در نیمه پائینی کابینت قرار بگیرند. اصولا در بالای UPS ها تا نهایتا زیر کیبورد کنسول. دلیل این کار برای این است که نیمه پایین کابینت خنک تر از نیمه بالائیست و همچنین سنگینی سرورهای شبکه به پائین کابینت منتقل می شود و امکان برخورد تصادفی بدلیل عدم دسترسی دست و یا ضربات احتمالی پا به حداقل می رسد. همچنین vibration یا لرزش فن های سرور شبکه در پائین کابینت بهتر خنثی می شود. البته در شرایط خاص می توان سرورها را تا بالای رک چید ولی استفاده از نگهدارنده رک در این حالت لازم است.

تجهیزات RAID Array در شبکه :

تجهیزات RAID Array بالای سرورهای شبکه و یا بین سرورها قرار می گیرند. تا سهل الوصول بودن دسترسی برای جابجائی هاردها و دیدن LED ها و مدیریت آن ها آسانتر می شود. مسلما همه شبکه ها از این قبیل دستگاه ها استفاده نمی کنند ولی در عین حال دانستن جای مفید یک RAID Array خالی از لطف نیست.

توصیه می شود سوئیچ ها و روترهای شبکه در بالای کابینت نصب می شوند. البته سوئیچ ها و روترهای سبک. مشاهده وضعیت پورت ها و وضعیت خود دستگاه ها و سبک تر بودن آن ها نسبت به سرورها و RIAD Array ها دلیل قراردادن این دستگاه ها در بالای رک است.

استفاده از حفاظ یا نگهدارنده رک شبکه:

بهتر است رک با استفاده از حفاظ یا نگهدارنده تجهیزات شبکه در سر جای خود محکم شود تا در صورت بروز زمین لرزه یا برخورد احتمالی ادمین به رک سقوط نکند. امروزه چنین مشکلی به ندرت بوجود می آید ولی با در نظر گرفتن درصدی از خطر بهتر است از حفاظ استفاده شود.
تمامی این نکات الزام قطعی ندارند مسلما هر شبکه ای دارای ساختار متعلق به خودش است با این حال بصورت کلی توصیه می شود که این نکات مد نظر گرفته شود تا از مشکلات آتی جلوگیری شود.
