کارت شبکه چیست؟

کارت شبکه چیست؟ | مطالب آموزشی | شبکه شرکت آراپل

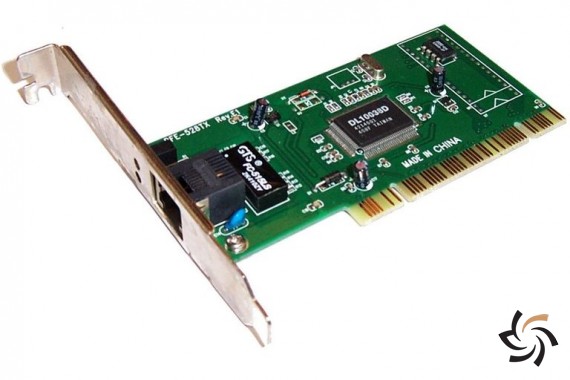

کارت شبکه همونطور که از اسمش مشخصه برای اتصال یک دستگاه کامپیوتری به دنیای اینترنت و یا شبکه ی محلی طراحی شده . این کارت شبکه می تونه روی هر دستگاه هوشمندی باشه منظورم اینه لزوما روی کامپیوتر یا لپ تاپ نیست ، الان دیگه روی ماشین لباسشویی و یخچال فریزر هم کارت شبکه نصبه و می تونید به اینترنت وصل بشید .اینکه میگن کارت شبکه ، لزوما نباید یه کیت یا بورد فیزیکی مثل شکل زیر باشه ، کارت شبکه می تونه به صورت آنبورد هم باشه یعنی یه قسمتی از مادربورد که شامل یکی دو تا چیپ و مقاومت و خازن هست می تونه به عنوان کنترلر شبکه ی اون سیستم در نظر گرفته بشه .





کارت شبکه به انگلیسی میشه Network Interface Card که به اختصار بهش NIC میگن . اگه کارت شبکه سیمی باشه ، اون کارت میشه رابط بین کابل شبکه که سیگنال الکتریکی هست و خود کامپیوتر و اگه وایرلس باشه اون کارت میشه رابط بین امواج الکترومغناطیسی و کامپیوتر (اکثرا لپ تاپ) . پس به زبون ساده بدون کارت شبکه شما نمی تونید به اینترنت یا شبکه وصل بشید . لازم به ذکره که به کارت شبکه وایرلس WNIC میگن که اون W مخفف Wireless هست .

سخت افزار کارت شبکه

هسته مرکزی کارت شبکه یه چیپ کنترل کننده است . این چیپ در واقع تمام داده های ارسالی و دریافتی رو هماهنگ و سینک می کنه ضمن اینکه توسط همین چیپ در بعضی مواقع می تونه با اسلات کامپیوتر هم در ارتباط باشه البته بعضی از کارت های شبکه ، برای ارتباط با اسلات PCI Express از یه چیپ جداگونه استفاده می کنن . به زبون ساده ، کارت شبکه (اینجا منظور کارت اکسترنال) از یه چیپ مرکزی ، حافظه EEPROM برای ذخیره مک آدرس ( آدرس سخت افزاری یا فیزیکی که بعدا توضیح میدم ) چیپ ارتباط با کامپیوتر ، یک یا دو عدد فیلتر یا به عبارتی ترانسفورمر برای حذف نویز و تطبیق امپدانس و یه جک RJ-45 یا همون پورت LAN تشکیل شده . تصویر زیر یه کارت شبکه PCI دی لینک رو نشون میده با جزئیات :



     * چیپ حافظه فلش EEPROM برای ذخیره آدرس فیزیکی کارت شبکه

     * آی سی واسط بین کارت شبکه و اسلات PCI کامپیوتر

     * چیپ مرکزی یا مغز کارت LAN از شرکت LSI . وظیفه این چیپ ارتباط بین سیگنال الکتریکی ارسالی یا دریافتی از کابل شبکه و آی سی کنترلر اسلات PCI هست .

     * فیلتر سیگنال ورودی یا ترانسفورمر برای حذف نویز و ایزوله کردن سیگنال

     * چراغ وضعیت کارت LAN که معمولا یک یا دو عدد LED هست .

     * آی سی رگولاتور دوگانه مثبت و منفی



این کارت شبکه که بالا می بینید تقریبا قدیمی هست ، در کارت های شبکه جدید معمولا 3 تا چیپ روی بورد می بینید . چیپ مرکزی ، چیپ حافظه EEPROM و ترانسفورمر یا فیلتر . شکل زیر :





عملکرد کارت شبکه به چه صورت است؟

وظیفه کارت شبکه اینه که سیگنال الکتریکی که از کابل شبکه می رسه رو دریافت و به دیتای قابل فهم برای کامپیوتر تبدیل کنه . یا اگه کارت شبکه وایرلس باشه ، سیگنال الکترومغناطیسی رو دریافت و به زبان قابل فهم لپ تاپ تبدیل کنه البته برعکسش هم هست . مثلا اطلاعات موجود در کامپیوتر رو به سیگنال الکتریکی تبدیل کنه تا توی شبکه مورد استفاده قرار بگیره .

توضیح مختصری در مورد مدل مرجه OSI اینکه فرض کنید دو تا کامپیوتر شبکه شدن . اطلاعات رو از یه کامپیوتر به اونیکی می فرستیم . اون اطلاعات در کامپیوترِ اول باید از 7 مرحله نرم افزاری و سخت افزاری عبور کنه تا به سیگنال الکتریکی تبدیل شه و از طریق کابل شبکه به کارت شبکه کامپیوتر دوم برسه و اونجا تمام اون 7 مرحله باید برعکس انجام بشه تا اون سیگنال به یه چیز قابل فهم برای کامپیوتر یا کاربر تبدیل بشه . مثلا شما یه عکس رو می فرستید ، اون عکس از 7 مرحله میگذره و سیگنال میشه و مجدد از 7 تا مرحله میگذره و تبدیل به همون عکس میشه و شما می تونید اونو ببینید .



در مقاله ی بعدی اطلاعات تکمیلی و همچنین کارت های شبکه ی  WireLess می توانید دنبال کنید.
